路燈監控系統

　　道路照明集中監控管理系統

　　產品概述

　　道路照明集中監控管理系統，是一套基于互聯網及路燈低壓配送電管理的綜合管理系統。

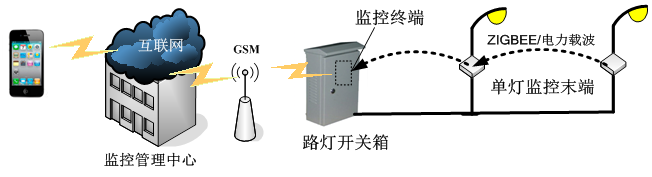

　　系統由監控中心、通訊層、前端執行層（集中監控終端）三個部分組成。系統采用分布式計算系統結構, 實現“集中監測，統一調度，遠程控制，網絡共享”，實現道路照明信息化、數字化、智能化、高效節能化管理，為政府提供城市照明數據分析決策平臺，為城市照明的控制調度指揮與規劃決策提供強大實用的手段，達到按需照明、高效節能、智能化管理的效果。系統架構圖見下圖：

　　系統基本功能

　　"四遙"功能、開關控制、自由編輯、調光控制、拓展功能、記憶功能、無人值守功能

　　主動查詢、智能運行、地圖指引、數據存儲、故障報警、曲線報表和支持多平臺監控等功能

　　監控管理中心

　　監控中心是整個系統的核心部分，負責構建基礎數據庫、基礎GIS以及動態數據服務，實現自動化監控管理、運營管理、維護調度管理、突發事件處理等功能。

　　在監控中心用燈光監控主機建立一個計算機局域網絡，通過GSM網絡，實現遠端現場數據、處理和控制，同時可通過高清電視墻，將現場情況、數據報表、地理信息數據進行反應和顯示，以供用戶進行管理和決策。

　　監控管理中心的硬件設備為積木式結構，核心設備為燈光監控主機及，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

　工程案例實景圖

　　3.4系統通訊層

　　監控中心的通訊--采用接入配置固定IP地址的光纖，實現無線通訊（寬帶4-10M）；

　　監控中心與集中監控終端的通訊--采用GSM的通信平臺進行數據交互（按流量向運營商付費）。

　　短信息報警--報警信息在管理中心是采用聲光報警顯示、無人值守的報警時，是通過手機短信方式，發送到相關人員的手機上（按流量向運營商付費）。

　　集中監控終端

　　具體功能：

　　具備遠程在線升級功能；

　　支持DDNS動態域名解析功能；

　　在上位機系統失效時，能通過手機短信方式操控集中控制及修改參數；

　　同時與兩個以上上位機電腦平臺通信（支持多平臺通訊)；

　　采集各相電流電壓，運行狀態并向上位機發送采集量；

　　接受、執行自動報警設置；

　　按預先設定參數單端運行；

　　接收并執行遙控命令及返校；

　　接收并執行遙調命令；

　　至少有以下報警功能:門禁報警,三相缺相，停電，輸出交接異常；

　　根據需要可以隨時遠程修改開關燈時間；

　　有經緯調節開關燈時間功能，能根據當?shù)氐慕?jīng)緯值自動調節每天的開關燈時間；

　　能設置相關的電壓、電流參數值，及各類報警參數值；

　　采集相關的電壓、電流值，開關量值，設置參數值和各類報警門限值；

　　故障記錄功能，能通過液晶面板的故障記錄菜單查找到故障與故障發生的時間，并提供至少存儲30條故障記錄的功能。便于現場維修人員查找故障原因；

      主要參數和指標(CH-LD09系列)

　　1、遙控輸出： 8組

　　為常開接點，用于操控中間繼電器從而控制操控或直接操控。接點容量為AC250V/10A。

　　2、模擬量輸入：三相輸入電壓、3路總電流、9路支路電流（選配）、18路支路電流（選配）、等。

　　0~300V交流電壓輸入。

　　0~5A交流電流輸入，來自電流互感器。

　　三相有功功率,三相無功功率,三相視在功率,三相功率因數。

　　3、開關量輸入：16路

　　用于開關信號檢測，比如6路接觸器的輔助觸點、6路輸出空開跳閘，1路總空氣開關、1路時鐘與監控切換、1路機箱門的接觸開關報警、1路備用。

　　4、液晶英語顯示，具有二級國標字庫。

　　5、實時時鐘：誤差≤0.12s/h。

　　6、信道特征工作頻率：可選配移動網絡,聯通網絡,電信網絡,全網通網絡。

　　7、能支持單燈通訊與遠程抄表功能。

　　8、采用雙處理器結構,32位的ARM處理器，高性能嵌入式系統；

　　9、采用軟、硬件相結合的看門狗方式

　　10、支持PLC電力載波、zigbee通訊；

　　11、-40℃-80℃戶內外安裝，高電壓、強磁場運行環境

　　12、編址能力：1 ~ 9999

　　13、靜態功耗：≤5VA。

　　14、外形尺寸：400*170*90mm（長*寬*高）

　　15、整機重量：2KG

                                                           道路照明單燈監控管理系統

      系統概述

     智慧城市智能照明監控管理系統，是一套基于物聯網及路燈低壓配送電管理的綜合管理系統，由監控中心、通訊層、前端執行層（單燈監控終端、單燈監控末端）三個部分組成。

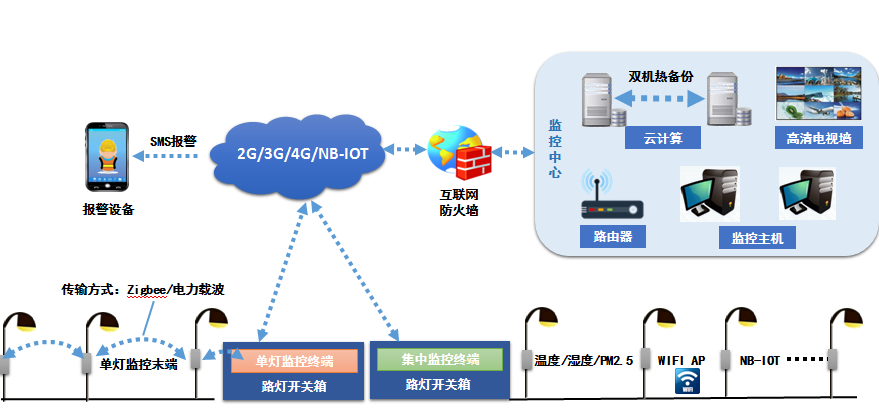

     系統采用分布式計算系統結構, 實現“集中監測，統一調度，遠程控制，網絡共享”，實現道路照明信息化、數字化、精細化、高效節能化管理，為政府提供城市照明數據分析決策平臺，為城市照明的控制調度指揮與規劃決策提供強大實用的手段，達到按需照明、高效節能、智能化管理的效果。單燈監控系統原理圖如下

      路燈單燈監控系統基本功能

"四遙"功能、開關控制、自由編輯、調光控制、 拓展功能、記憶功能、無人值守功能、主動查詢、 智能運行、地圖指引、數據存儲、故障報警、 曲線報表和支持多平臺監控等功能

 監控中心

     監控中心是整個系統的核心部分，負責構建基礎數據庫、基礎GIS以及動態數據服務，實現自動化監控管理、運營管理、維護調度管理、突發事件處理等功能。

     在監控中心用若干燈光監控主機和數據服務器設備建立一個計算機局域網絡，通過CDMA/GPRS服務，實現遠端現場數據、處理和控制，同時可通過高清電視墻，將現場情況、數據報表、地理信息數據進行反應和顯示，以供用戶進行管理和決策。

監控管理中心的硬件設備為積木式結構，核心設備為監控主機，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

      系統通訊層

     ? 監控中心的通訊——采用接入配置固定IP地址的光纖，實現無線通訊（寬帶4-10M）；

     ? 監控中心與監控終端的通訊——采用4G全網通信平臺進行數據交互（按流量向運營商付費）。

     ? 監控終端與單燈監控末端的通信——可選用Zigbee無線通信，PLC電力載波通信,NB-IOT三種通信模式可供選擇。

     ? 報警信息在管理中心是采用聲光報警顯示、無人值守的報警時，是通過手機短信方式，發送到相關人員的手機上（按流量向運營商付費）。

      前端執行層

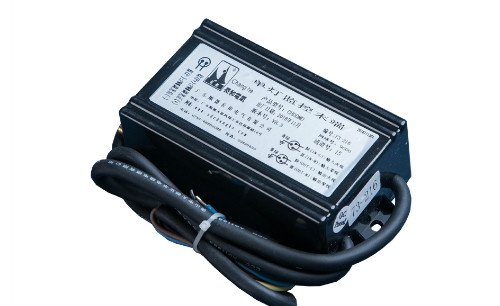

     單燈監控末端是實現單燈監控的具體操作單元，安裝在每條電燈桿內，負責燈具的開啟、關閉，采集燈具電壓、電流，開關狀態等信息，還可實現對燈具的調光功能（對于具有PWM調光接口的燈具）。監控終端與下屬的各單燈監控末端之間采用電力載波或Zigbee無線技術及NB-IOT等手段，此傳輸方式不會產生營運費用。單燈監控末端可脫離監控主機和監控終端獨立運行,在監控主機或監控終端不能正常運行時，會根據單燈監控末端本地保存的運行參數保證照明系統的正常工作；

   具體功能：

     1.具備遠程在線升級功能；

     2.協議支持ZIGBEE/PLC電力載波,NB-IOT通訊網絡

     3.在上位機系統失效時，能通過單燈監控終端下發參數進行開關燈，確保能夠開燈；

     4.采集各相電量，運行狀態并向上位機發送采集量；

     5.按預先設定參數單端運行；

     6.收并執行遙控命令及返校；

     7.根據需要可以隨時遠程修改開關燈時間；

     8.遠程控制路燈開關，確保按需照明；

     9.能設置相關的電壓、電流參數值，及各類報警參數值；

     10.采集相關的電壓、電流值，開關量值，設置參數值和各類報警門限值；

     11.亮度調節，支持10V PWM調光；
