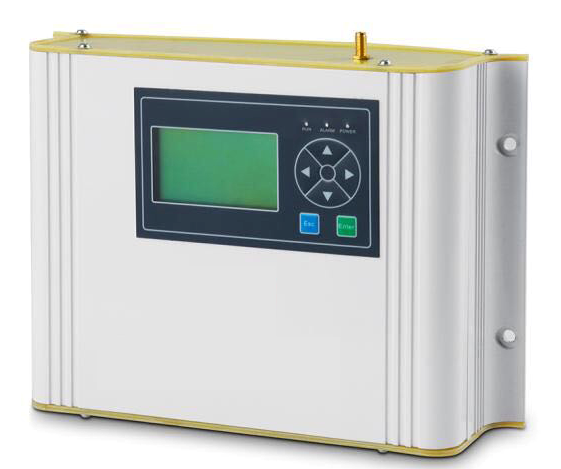

首頁> 集中監控管理系統> CH-LD19系列

　　基本工作原理及功能

　　路燈監控終端由無線通訊模塊、電源板外配及主機板等組成，同時可外接液晶顯示器，由此實現數據的采集、計算、顯示、傳送，并通過無線組網，接收調度端的指令，完成遙測、遙信、遙控等功能。

　　終端接通電源后，自動進入復位和程序初始化運行，若首次運行則需由主臺控制中心或者管理手機發送一系列的運行參數給終端，之后，終端會嚴格按此參數有條不紊地進行工作。

　　主臺或管理手機向終端發出信號，該信號經終端天線接收、由無線通訊模塊解調出數字信號送往主控單元。主控單元從異步通信接口接收每一幀數據，進行分析和識別，根據不同的命令代碼執行各種操作。

　　終端根據命令采集必要的數據，經過處理后由異步串行接口送往無線通訊模塊進行數據調制，最后通過天線將信號發向主臺。終端根據主臺發下的參數，測出電壓、電流有效值及有功功率。

　　4.1前端監控終端功能要求

　　1)具備遠程在線升級功能。

　　2)具有自組網功能，能夠監測網絡失效和中繼故障，并實現自動組網；

　　3)具有上報組網路由功能，方便快速安裝和調試；

　　4)按預先設定參數單端運行；

　　5)支持PLC電力載波、zigbee通訊；

　　主要參數和指標(CH-LD19系列)

　　1、遙控輸出： 6組

　　為常開接點，用于操控中間繼電器從而控制操控或直接操控。接點容量為AC250V/10A。

　　2、模擬量輸入：三相輸入電壓、3路總電流、9路支路電流（選配）、18路支路電流（選配）、等。

　　0~300V交流電壓輸入。

　　0~5A交流電流輸入，來自電流互感器。

　　三相有功功率,三相無功功率,三相視在功率,三相功率因數。

　　3、開關量輸入：16路

　　用于開關信號檢測，比如6路接觸器的輔助觸點、6路輸出空開跳閘，1路總空氣開關、1路時鐘與監控切換、1路機箱門的接觸開關報警、1路備用。

　　4、液晶英語顯示，具有二級國標字庫。

　　5、實時時鐘：誤差≤0.12s/h。

　　6、信道特征工作頻率：可選配移動網絡,聯通網絡,電信網絡,全網通網絡。

　　7、能支持單燈通訊與遠程抄表功能。

　　8、采用雙處理器結構,32位的ARM處理器，高性能嵌入式系統；

　　9、采用軟、硬件相結合的看門狗方式

　　10、支持PLC電力載波、zigbee通訊；

　　11、-40℃-80℃戶內外安裝，高電壓、強磁場運行環境

　　12、編址能力：1 ~ 9999

　　13、靜態功耗：≤5VA。

　　14、外形尺寸：190*276*70mm（長*寬*高）

　　15、整機重量：2KG
