  前言

    現在城市使用LED燈替代高壓鈉燈、金鹵燈等傳統燈具；但在配電環節仍然延用原供電的模式：一、每個LED路燈都配有一個AC-DC-DC電源模塊，去驅動LED光源，但是這驅動電源壽命有限，經常發生故障而導致燈不正常；二、供電模式及供電線路仍采用原來的方式，電源仍采用AC380/220伏,供電常以三相四（五）線制式為主。由于供電電纜多數埋于地下，且多接頭，存在漏電的危險。這樣的供電模式，不僅影響了LED照明系統的可靠性，增加了維護成本，還存在用電安全的風險。為提高LED路燈整體使用壽命及有效保證路燈照明系統的安全性、可靠性，我司研發了LED路燈智能直流供電（免觸電）裝置，另辟蹊徑從供電源頭入手，解決安全問題和提高系統的可靠性。

一、路燈智能直流供電（免觸電）裝置介紹

   LED路燈智能直流供電（免觸電）裝置，使用對象為LED路燈或LED景觀燈。裝置輸出的供電模式為直流高壓供電，直流電壓值在200V-280V范圍之間可調，出廠設置為直流260V。

1.1產品功能：

1、既具有開關箱功能，即可根據經、緯原理，隨季節變化，自動調節開燈關燈時間，適應日落時間的變化，又具有穩定電壓，輸出是直流電的功能。

直流電壓在200-280V之間，可設置。

2、該裝置在亮燈前、后能自動巡檢饋電線路的漏電狀況，診斷線路安全等級，決定是否供電，從而提高用電安全。

3、具有強大的云平臺技術支持，實現遠程的“遙控”、“遙測”、“遙信”和數據存貯及報警功能。

1.2產品特點：

1、“智能直流供電（免觸電）裝置” ，是采用交、直流隔離，懸浮直流供電的裝置，該裝置 經“國家電控配電設備質量監督檢驗中心”，依據 JB/T8948-1999 《電控設備用低壓直流電源》標準檢測合格的產品。該裝置提高了用電安全等級，安全可達免觸電等級。

2、采用多組件的整流技術，使諧波減少，功率因素達到0.9以上。部份整流部件損壞時，整機仍能使用，可靠性高。

3、改變供電模式，改善了負載電源的工作環境，提高LED燈具電源的使用壽命，從而提高了整燈的壽命，減少維護工作量與成本。

4、安裝方便，可直接置換原交流開關箱，不用改動燈具；

5、具有多重的保護措施和擴展功能。

1.3開發產品的標準

A：公路照明直流供電系統設計指南T/CHTS10011--2019

B:電控設備用低壓直流電源JB/T8948--1999

1.4建設造價部門的審定

 “智能直流供電（免觸電）裝置”獲準入“廣東省造價工程價格信息庫”?，F(xiàn)公布佛山、湛江造價工程價格信息查詢路徑：

政務網：1.佛山造價工程信息網  www.fsgczj.com.cn  點擊價格信息--廠商價格信息

登陸會員用戶:PINGPING  密碼：123456  選擇供應商，輸入“長和電氣”即可查詢

2.佛山工程造價信息期刊2019第三季度第847-848頁即可查詢公司價格及詳細信息。

官方網：材價網www.cjcost.com 登陸會員用戶名：PINGPING 密碼：123456  選擇供應

商，輸入“長和電氣”即可查詢

3．湛江造價工程價格信息公布查詢路徑：

湛江工程造價信息網：www.zjcost.net  點擊價格信息—供應商報價 即可查詢

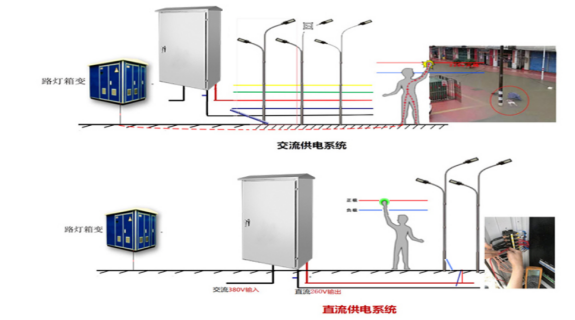

1.3用電安全等級提高（免觸電）的理解：

  不論交流電、直流電，當人體接觸時，只有產生了電流，才會發生危險的。如萬伏高壓線路上帶電檢修，電壓那么高，但人仍可以安全工作，原因就是人體這時是等電位，沒有電流流過人體，所以人體安全。由此而知，觸電是否安全，是由電壓與電流二個因素決定的，單一因素不可能造成危險的。國家標準（電流對人和家畜的效應GB/T13870.1-2008）規定：

交流電的安全電壓及電流為：36伏，30mA;

直流電的安全電壓及電流為：100伏，100mA;

   由規定可知，直流電不安全電壓值與電流值起點都比交流的高，所以直流用電安全等級比交流電的提高了。

1、目前國家的交流電主要供電模式是以三相四（五）線制為主，而且電源端一定接地的，所以，人體觸摸到了火線，或火線漏電，人體與大地都很容易形成回路，形成電流，造成觸電危險，因此交流電為什么需要強調設備接地，就是這個原因。

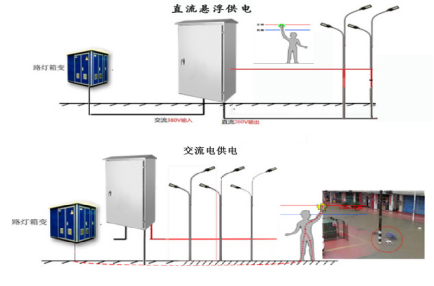

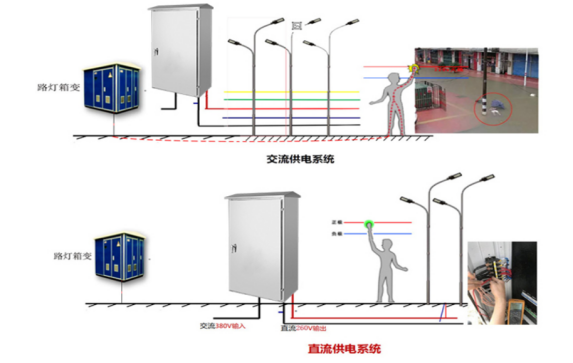

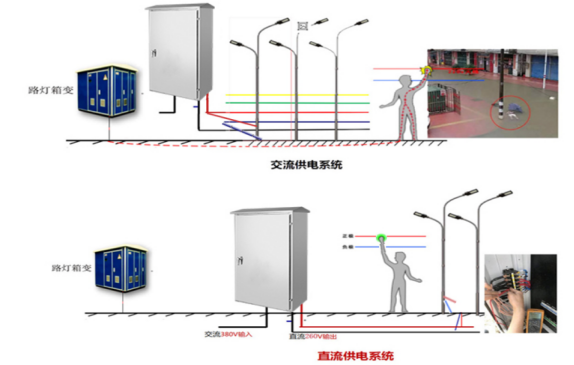

2、采用懸浮直流供電方式，直流電的電極與地面沒有任何接觸，人體與地、電極與地（不論正極或負極）沒有關系，沒有構成回路，所以懸浮直流供電，在觸摸單極電路（線）時，不論正極（火線）或負極（零線）電路是等電位的，沒有形成電流，所以是安全的，是免觸電的。

1.3.1情景A.懸浮直流供電：觸摸任一極，懸浮直流供電是免觸電的、是安全的，但交流電是危險的。

1.3.2. 情景B.當正極（火線）碰觸燈桿時，人觸模燈桿，懸浮直流供電是安全的，交流是極其危險的。

1.3.3. 情景C.負極或地（或正極）碰觸燈桿，摸到正極或火線（或負極），供電線纜與地有了接觸，人體與地形成回路，不論交流、直流電都可能對人體產生了電流，形成了危險，但是直流比交流的安全起點電壓、電流高，相對說，直流危險還是比交流的小。

1.3.4. 情景D.正極、負極都觸碰燈桿：交、直流都危險，也都會斷電；但直流保護設定值、測量值都比交流的要精準，所以直流的保護比交流的更快，更精準、更安全。

1.4、產品主要技術參數

A. 輸入交流：380V或220V；輸入端功率因素大于0.9；

B. 輸出直流電壓：260V或200V-280V之間，可調；

C. 輸出總功率：20KW、30KW等

D. 輸出回路有：2，4, 6三種規格選擇

E. 外觀尺寸：850*650*1750mm.（供參考）

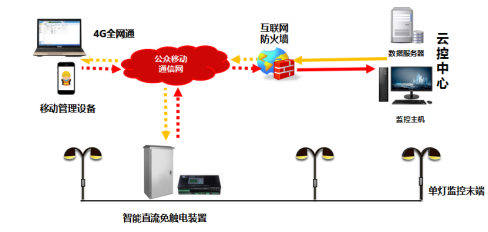

二、云控制管理功能

                                                 云控制：云控制系統架構為B/S和C/S。移動設備：手提電腦、手機APP

   云平臺的管理軟件，采用B/S(廣域網)、C/S（局域網）架構和APP軟件組成，能滿足使用桌面、異地、手機等場景的控制需求，同時又有分級權限的管理設置，能使用戶安全流暢地使用平臺。

2.1遙控

   遠程自動/手動控制開關箱通電或斷電；用戶可根據需要預設多種燈光模式，群控、組控、點對點的控制。

對于突然變化或應急的亮燈需求，無須派工作人員到現場修改開關燈時間，通過遙控，在辦公室，輕點監控系統軟件的界面即可立即解決，對于季節變化，需要調節開關燈時間的，系統的軟件能自動修改時間，發送給終端執行，使管理更加人性化和滿足政務或其它特殊需要。

2.2遙測

   遠程自動/手動測量配電箱參數，如：開關狀態、電流、電壓、功率因素等。測量、診斷電纜對地絕緣情度、漏電情況。

   通過遙測，將傳統的“巡燈查找故障”改為“值班等待報警”，不僅減少了“巡燈”人員和車輛損耗，降低了維修成本，而且在檢修車出所之前已準確知道故障的地點和基本狀態，因而縮短了維修時間、提高了檢修效率，減少市民的投訴。

                                                    通過遙測診斷電纜的狀態，從而判斷線路電纜是否達到安全用電的要求。

2.3遙信

   通過高可靠性的通訊協議，在監控中心及終端之間建立數據信息通道，可查詢當前開關箱的工作狀態和線纜狀態。隨機手動巡檢各終端的工作情況，實時監控各終端線纜運行狀態。

通過遙信，實行24小時安全監測，及時報警和信息反饋；全方位的監控，實現了管理現代化和科學化。

2.4遙調

   系統支持對前端參數進行設置，比如輸出電壓值、漏電電阻報警閥值等等參數可任意設定、修改，或按設定自動進行安全調控。

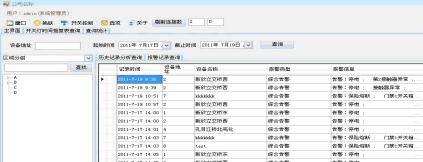

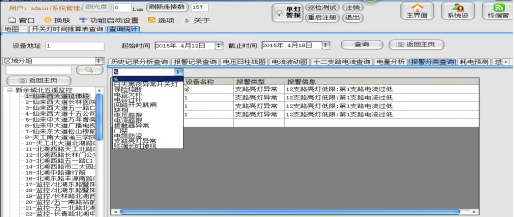

2.5數據存貯與管理及查詢打印功能

? 可定時將各監控終端的電壓、電流、電能耗、線纜漏電情況等運行情況進行統計、查詢，并存盤保留；

? 可對歷史故障、登陸信息進行統計、查詢；

? 產生故障處理及時率、設施完好率、清保潔率報表。

? 可對當前系統統計所得的數據進行分析，提供各種圖表，為管理決策提供科學依據。

? 具有靈活自定義報表的能力，滿足統計報表變化、新增的要求。

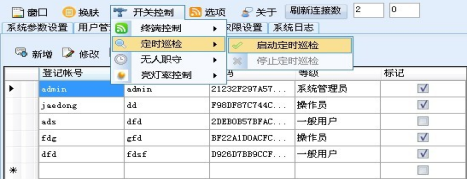

系統設置和站點參數的遠程修改

l 管理人員可自行增加、刪除、修改終端設備并對終端設備進行參數設置

l 終端控制參數，運行參數、報警參數等可進行在線遠程設置，特別是對線纜的絕緣情度進行分類，自動生成預警、報警，在特殊天氣時，提供管理預案，應對特殊天氣；

l 監控軟件可對巡測周期、通信方式、系統名稱等參數進行設置。

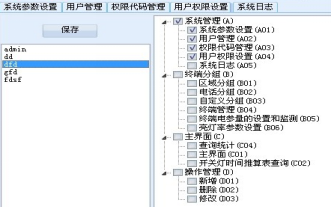

l 依據各用戶操作的權限不同，可分級設置用戶權限。

2.6報警處理功能

   前端在發生異常時，主動向監控管理中心發出報警信息，并在監控軟件上以彈窗、閃爍或者語音等方式發出提示。當啟用無人值守功能時，可通過短信發送，將終端報警信息發送到值班人員電腦或手機上。

報警內容：

漏電超標、過流過壓、終端設備非法操作、設備被盜、配電柜門異常打開、白天意外亮燈、夜晚意外熄燈（包括接觸器斷路和粘連）等需要引起操作員注意的情況，產生報警信息.

三、擴展功能

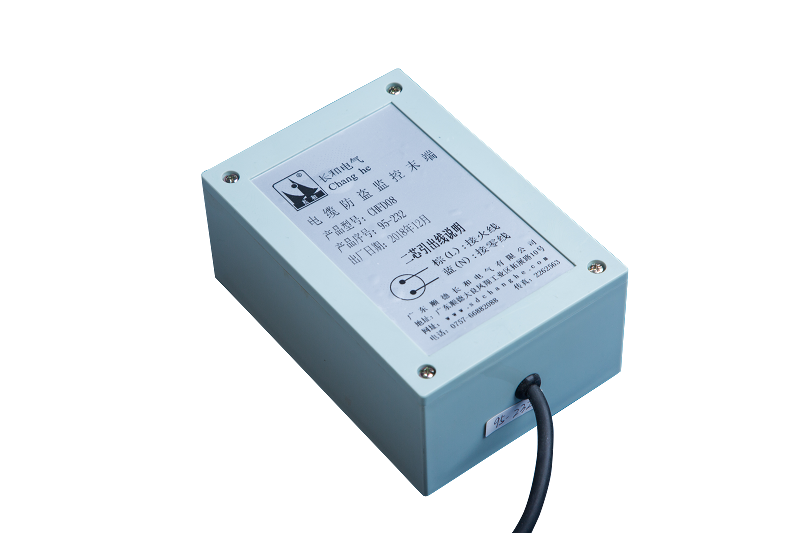

3.1電纜防盜

   本系統平臺支持終端加裝電纜防盜設備，擴展電纜防盜功能。

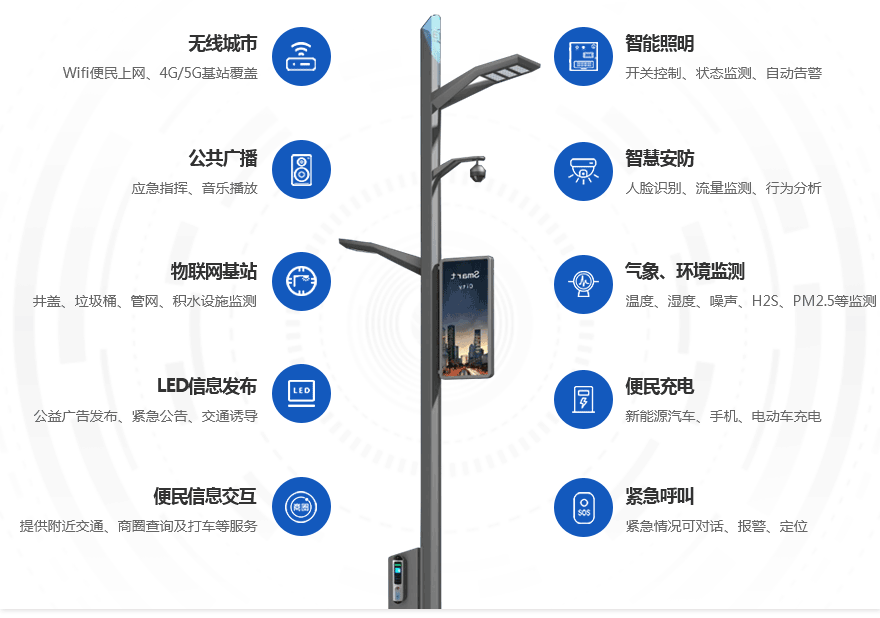

3.2智慧燈桿

   本系統平臺支持對智慧燈桿的聯系與控制，擴展智慧燈桿的摟入，實現一平臺多功能。還可支持單燈監控管理、高清網絡攝像機、交通指示、LED顯示屏廣告運營，一鍵報警等8個功能組成一體，全由一個平臺統一控制與管理。

3.3 DC-DC驅動電源

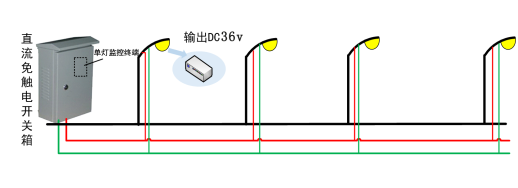

   新工程可采用新驅動電源DC-DC電源，與智能直流供電（免觸電）裝置配合使用，使投資更省錢

3.4維修故障導航功能

   本功能利用百度地圖功能，方便客戶更加直觀和快捷的了解整個區域終端所在的位置和終端的工作情況，在地圖不但精確顯示開關箱位置，還能實現工單派發功能

1) .當某一個開關箱出現故障時，會第一時間報警通知監控中心；

2) .監控中心根據故障的情況，向管理人員發送具體位置；

3) .同時利用監控開關箱數據記錄，把故障路燈的故障原因說明發給管理人員，讓管理人員指定人員、指定維修工具去維修，實現更效率化從而節省維護成本。
