　　道路照明集中監控管理系統

　　產品概述

　　道路照明集中監控管理系統，是一套基于互聯網及路燈低壓配送電管理的綜合管理系統。

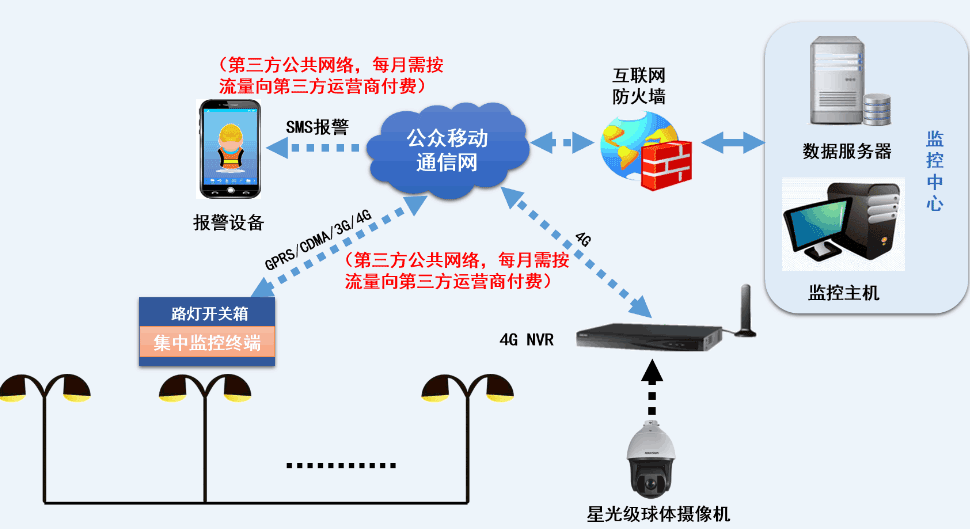

　　系統由監控中心、通訊層、前端執行層（集中監控終端）三個部分組成。系統采用分布式計算系統結構, 實現“集中監測，統一調度，遠程控制，網絡共享”，實現道路照明信息化、數字化、智能化、高效節能化管理，為政府提供城市照明數據分析決策平臺，為城市照明的控制調度指揮與規劃決策提供強大實用的手段，達到按需照明、高效節能、智能化管理的效果。系統架構圖見下圖：

　　系統基本功能

　　"四遙"功能、開關控制、自由編輯、調光控制、拓展功能、記憶功能、無人值守功能

　　主動查詢、智能運行、地圖指引、數據存儲、故障報警、曲線報表和支持多平臺監控等功能

　　監控管理中心

　　監控中心是整個系統的核心部分，負責構建基礎數據庫、基礎GIS以及動態數據服務，實現自動化監控管理、運營管理、維護調度管理、突發事件處理等功能。

　　在監控中心用燈光監控主機建立一個計算機局域網絡，通過GSM網絡，實現遠端現場數據、處理和控制，同時可通過高清電視墻，將現場情況、數據報表、地理信息數據進行反應和顯示，以供用戶進行管理和決策。

　　監控管理中心的硬件設備為積木式結構，核心設備為燈光監控主機及，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

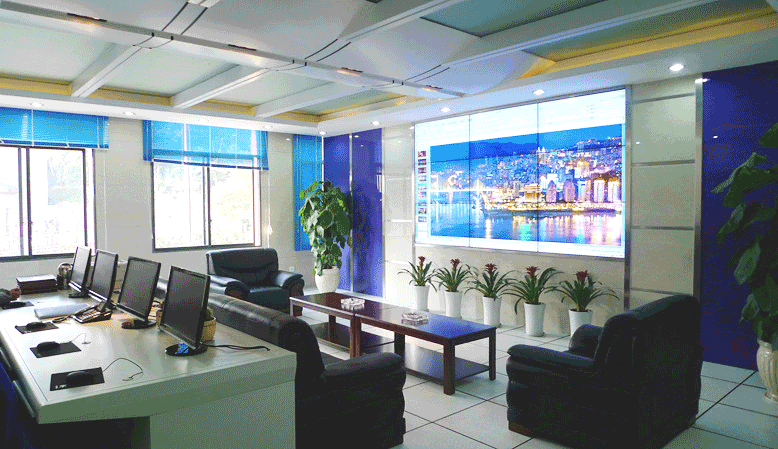

　工程案例實景圖

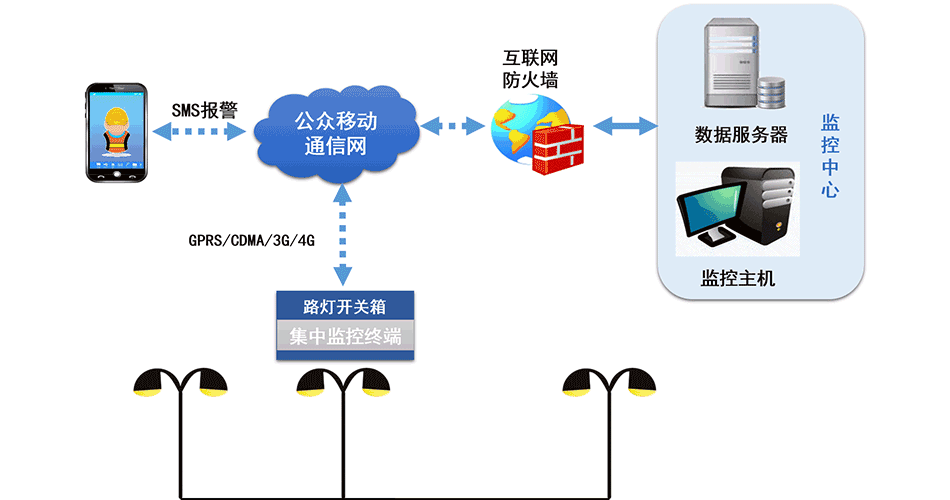

　　3.4系統通訊層

　　監控中心的通訊--采用接入配置固定IP地址的光纖，實現無線通訊（寬帶4-10M）；

　　監控中心與集中監控終端的通訊--采用GSM的通信平臺進行數據交互（按流量向運營商付費）。

　　短信息報警--報警信息在管理中心是采用聲光報警顯示、無人值守的報警時，是通過手機短信方式，發送到相關人員的手機上（按流量向運營商付費）。

　　集中監控終端

集中監控終端可安裝在路燈開關控制箱內。或外掛在路燈 配電箱外。集中監控終端主要負責遠程控制命令轉發，路燈運行信息的采集，本地異常情況告警等。集中監控終端與監控管理中心是使用GSM來進行傳輸，每月會產生一定的營運費（約30元/月）。監控終端可獨立運作，當監控管理中心出現故障時，保證照明系統正常運行。

　　具體功能：

　　具備遠程在線升級功能；

　　支持DDNS動態域名解析功能；

　　在上位機系統失效時，能通過手機短信方式操控集中控制及修改參數；

　　同時與兩個以上上位機電腦平臺通信（支持多平臺通訊)；

　　采集各相電流電壓，運行狀態并向上位機發送采集量；

　　接受、執行自動報警設置；

　　按預先設定參數單端運行；

　　接收并執行遙控命令及返校；

　　接收并執行遙調命令；

　　至少有以下報警功能:門禁報警,三相缺相，停電，輸出交接異常；

　　根據需要可以隨時遠程修改開關燈時間；

　　有經緯調節開關燈時間功能，能根據當?shù)氐慕?jīng)緯值自動調節每天的開關燈時間；

　　能設置相關的電壓、電流參數值，及各類報警參數值；

　　采集相關的電壓、電流值，開關量值，設置參數值和各類報警門限值；

　　故障記錄功能，能通過液晶面板的故障記錄菜單查找到故障與故障發生的時間，并提供至少存儲30條故障記錄的功能。便于現場維修人員查找故障原因；

　　主要參數和指標(CH-LD09系列)

　　1、遙控輸出： 8組

　　為常開接點，用于操控中間繼電器從而控制操控或直接操控。接點容量為AC250V/10A。

　　2、模擬量輸入：三相輸入電壓、3路總電流、9路支路電流（選配）、18路支路電流（選配）、等。

　　0~300V交流電壓輸入。

　　0~5A交流電流輸入，來自電流互感器。

　　三相有功功率,三相無功功率,三相視在功率,三相功率因數。

　　3、開關量輸入：16路

　　用于開關信號檢測，比如6路接觸器的輔助觸點、6路輸出空開跳閘，1路總空氣開關、1路時鐘與監控切換、1路機箱門的接觸開關報警、1路備用。

　　4、液晶英語顯示，具有二級國標字庫。

　　5、實時時鐘：誤差≤0.12s/h。

　　6、信道特征工作頻率：可選配移動網絡,聯通網絡,電信網絡,全網通網絡。

　　7、能支持單燈通訊與遠程抄表功能。

　　8、采用雙處理器結構,32位的ARM處理器，高性能嵌入式系統；

　　9、采用軟、硬件相結合的看門狗方式

　　10、支持PLC電力載波、zigbee通訊；

　　11、-40℃-80℃戶內外安裝，高電壓、強磁場運行環境

　　12、編址能力：1 ~ 9999

　　13、靜態功耗：≤5VA。

　　14、外形尺寸：400*170*90mm（長*寬*高）

　　15、整機重量：2KG
