　　智慧城市智能照明單燈監控管理系統

　　系統概述

　　智慧城市智能照明監控管理系統，是一套基于物聯網及路燈低壓配送電管理的綜合管理系統，由監控中心、通訊層、前端執行層（單燈監控終端、單燈監控末端）三個部分組成。

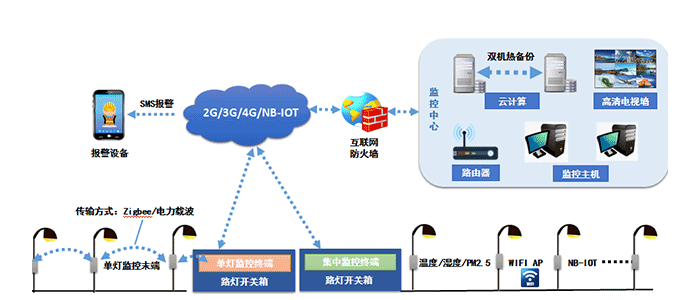

　　系統采用分布式計算系統結構, 實現“集中監測，統一調度，遠程控制，網絡共享”，實現道路照明信息化、數字化、精細化、高效節能化管理，為政府提供城市照明數據分析決策平臺，為城市照明的控制調度指揮與規劃決策提供強大實用的手段，達到按需照明、高效節能、智能化管理的效果。單燈監控系統原理圖如下

　　路燈單燈監控系統基本功能

　　"四遙"功能、開關控制、自由編輯、調光控制、拓展功能、記憶功能、無人值守功能、主動查詢、智能運行、地圖指引、數據存儲、故障報警、曲線報表和支持多平臺監控等功能

　　監控中心

　　監控中心是整個系統的核心部分，負責構建基礎數據庫、基礎GIS以及動態數據服務，實現自動化監控管理、運營管理、維護調度管理、突發事件處理等功能。

　　在監控中心用若干燈光監控主機和數據服務器設備建立一個計算機局域網絡，通過CDMA/GPRS服務，實現遠端現場數據、處理和控制，同時可通過高清電視墻，將現場情況、數據報表、地理信息數據進行反應和顯示，以供用戶進行管理和決策。

　　監控管理中心的硬件設備為積木式結構，核心設備為監控主機，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

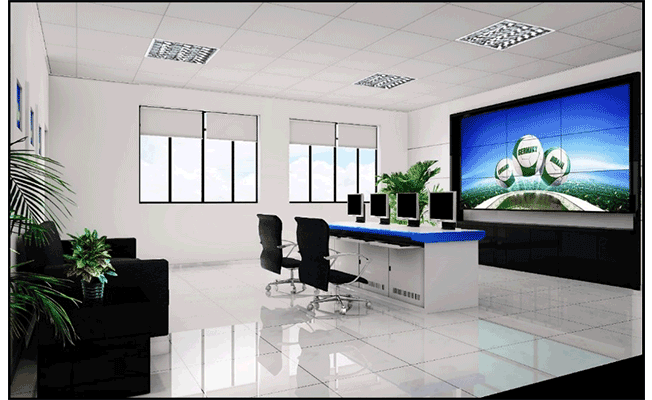

　　監控管理中心效果圖

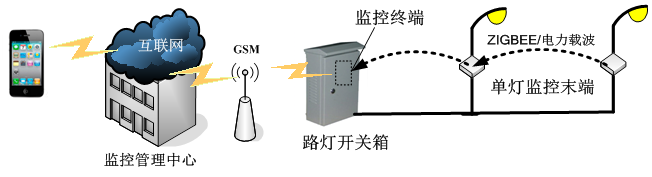

　　系統通訊層

　　監控中心的通訊--采用接入配置固定IP地址的光纖，實現無線通訊（寬帶4-10M）；

　　監控中心與監控終端的通訊--采用GSM的通信平臺進行數據交互（按流量向運營商付費）。

　　監控終端與單燈監控末端的通信--可選用Zigbee無線通信或電力載波通信（不需要運營費）。

　　報警信息在管理中心是采用聲光報警顯示、無人值守的報警時，是通過手機短信方式，發送到相關人員的手機上（按流量向運營商付費）。

　　單燈監控終端

　　單燈監控終端是作為監控管理中心和單燈監控末端的聯系紐帶，安裝在路燈開關控制箱內。監控終端主要負責遠程控制命令轉發，單燈監控末端信息的采集，本地異常情況告警等。監控終端與監控管理中心是使用GSM來進行傳輸，每月會產生一定的營運費（約30元/月）。監控終端可獨立運作，當監控管理中心出現故障時，保證照明系統正常運行。

　　具體功能：

　　具備遠程在線升級功能；

　　在上位機系統失效時，能通過手機短信方式操控單燈集中控制及修改參數；

　　同時與兩個以上上位機電腦平臺通信（支持多平臺通訊)；

　　采集各相電流電壓，運行狀態并向上位機發送采集量；

　　接受、執行自動報警設置；

　　按預先設定參數單端運行；

　　接收并執行遙控命令及返校；

　　接收并執行遙調命令；

　　至少有以下報警功能:門禁報警,三相缺相，停電，輸出交接異常；

　　根據需要可以隨時遠程修改開關燈時間；

　　有經緯調節開關燈時間功能，能根據當?shù)氐慕?jīng)緯值自動調節每天的開關燈時間；

　　能設置相關的電壓、電流參數值，及各類報警參數值；

　　采集相關的電壓、電流值，開關量值，設置參數值和各類報警門限值；

　　故障記錄功能，能通過液晶面板的故障記錄菜單查找到故障與故障發生的時間，并提供至少存儲30條故障記錄的功能。便于現場維修人員查找故障原因；

　　留有485接口便于與電纜防盜，路燈節能儀通訊的功能和遠程抄表功能；

　　能通過外接線的方式連接液晶操作面板,現場工作人員能在現場對路燈的各種參數及狀態進行修改與查詢；

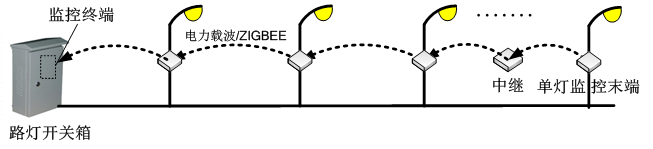

      3.6.2單燈監控末端

　　單燈監控末端是實現單燈監控的具體操作單元，安裝在每條電燈桿內，負責燈具的開啟、關閉，采集燈具電壓、電流，開關狀態等信息，還可實現對燈具的調光功能（對于具有PWM調光接口的燈具）。監控終端與下屬的各單燈監控末端之間采用電力載波或Zigbee無線技術等手段，此傳輸方式不會產生營運費用。單燈監控末端可脫離監控主機和監控終端獨立運行,在監控主機或監控終端不能正常運行時，會根據單燈監控末端本地保存的運行參數保證照明系統的正常工作；

　　具體功能：

　　具備遠程在線升級功能；

　　協議支持ZIGBEE/PLC電力載波通訊網絡；

　　在上位機系統失效時，能通過單燈監控終端下發參數進行開關燈，確保能夠開燈；

　　采集各相電量，運行狀態并向上位機發送采集量；

　　按預先設定參數單端運行；

　　收并執行遙控命令及返校；

　　根據需要可以隨時遠程修改開關燈時間；

　　遠程控制路燈開關，確保按需照明；

　　能設置相關的電壓、電流參數值，及各類報警參數值；

　　采集相關的電壓、電流值，開關量值，設置參數值和各類報警門限值；

　　亮度調節，支持10V PWM調光；
