一、設計背景

道路路燈電纜的被盜，已嚴重影響了道路照明的正常運行與管理。在給國家造成了重大的財產損失的同時,也對道路內車輛的運行造成了巨大的安全隱患，造成難以估量的直接或間接經濟損失。

鑒于電纜被盜割現象嚴重，廣東順德長和電氣有限公司通過多年的努力，研究開發了長和電纜防盜系統，專用于照明電纜的斷線或是盜割報警；實現電纜回路全天候 24 小時的斷線報警功能。

二、照明電纜防盜系統構成及功能介紹

2.1系統構成

新裝智能監控的電纜防盜系統設計思路：

電纜防盜系統以配電柜（開關箱）為單位設置防盜終端，防盜終端通過已經存在的電力線路，監控開關箱范圍內的各處電纜。防盜終端采用無線技術和電流監測等多種手段監測，線路一旦被破壞（斷路），防盜終端能較快的確認警情發生，并立即向管理人員的手機發出報警信息，從而完成電纜被盜報警功能。

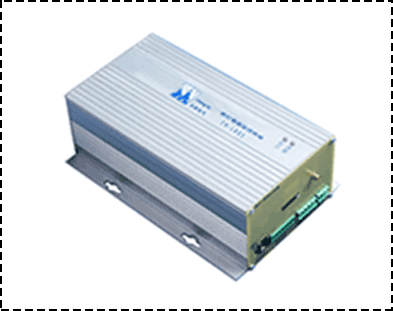

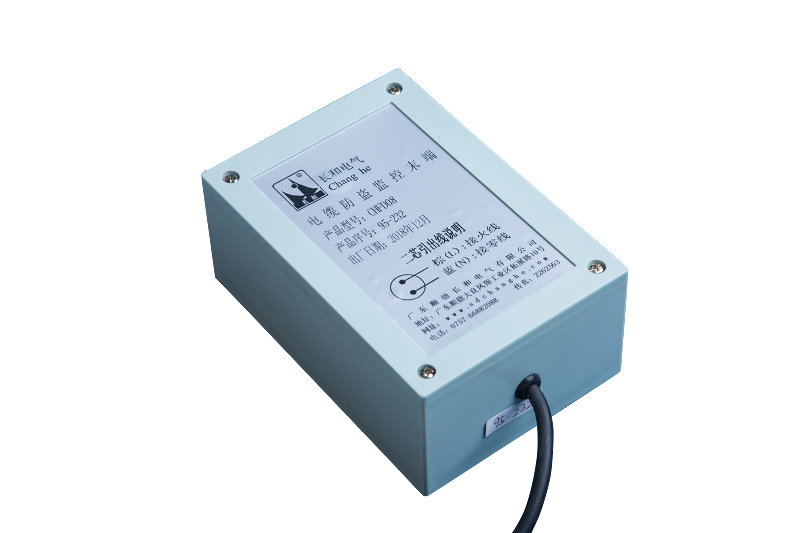

本電纜防盜系統由監控管理中心、防盜終端與防盜末端三個部分組成。防盜終端安裝在開關箱內，防盜末端安裝在線路的末端處，一個終端最多可以連接 4 個末端。終端和末端通過信號在不停地通訊，如果終端與末端的距離大于 500 米時或通訊環境不好時，可增加中繼，保證終端和末端的通信暢通。

系統改造完畢后，無論案犯破壞哪一條電纜，本系統都能即時將破壞現場的地點、名稱等信息傳送到管理人員的手機上，讓管理人員及時處理。

電纜防盜實現功能與目的：實現自動化監控管理、運營管理、維護調度管理、突發事件處理等功能。在監控中心用若干燈光監控主機和數據服務器設備建立一個計算機局域網絡，通過 4G/光纖服務，實現遠端現場數據、處理和控制，同時通過高清電視墻，將現場情況、數據報表、地理信息數據進行反應和顯示，以供用戶進行管理和決策。

系統支持多平臺監控端口接入，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

電纜防盜特點與權限：智能監控系統的值班編排，智能照明監控管理系統——權限管理，可以在系統中設置劃分等級，操作管理的權限。這樣可以保證系統的監管安全，還可以分工明確。使工作人員或值班人員方便；快速的進行監管工作。可以預先在系統中設定可以監控的管理人員名單、值班人員名單、手機號碼，當發現故障，就會通過系統告警、短信告警等方式通知值班人員，進行處理。值班人員也可以在監控中心進行處理也可以通過計算機進行遠程操作。

2.2電纜防盜系統工作原理

CHDLFD-(CAT.1)電纜防盜系統：

電纜被盜或被破壞；防盜末端是24小時全天候檢測著電纜末端的，當防盜末端檢測電纜時沒有檢測到或沒有信號時，末端就會判斷電纜存在故障，或斷，或供電有問題；末端通過Cat-1將信息發到監控中心。監控中心接到報警信息后，便與監控終端確認，從而判斷末端沒信號是否正常；監控中心確認會立即將報警信息通過短信傳送到預先設置好的聯系電話中。
