　　一、系統建設總體框架

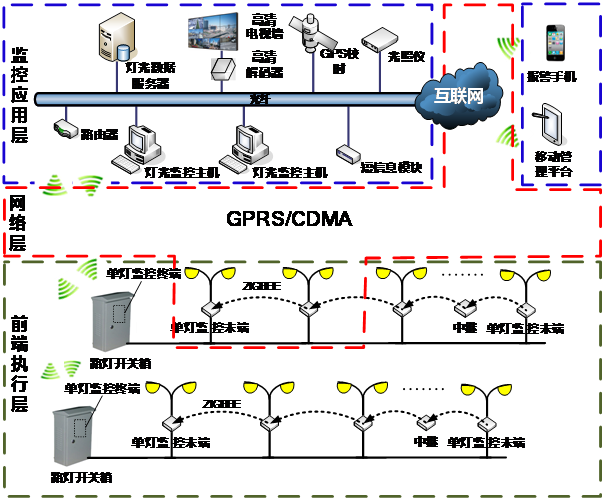

　　1.1系統總體框架

　　城市照明單燈監控系統分為三層系統架構，分別是監控管理中心、通訊層前端三部分組成，整個糸統是安全的、開放的、可擴展的綜合性管理平臺。系統可為智慧城市、數字城管提供一個統一的入口，共享各種照明監控系統和信息資源，并對其進行統一的管理

       監控管理中心

　　監控管理中心，是整個系統的核心部分。其硬件主要由燈光監控主機和數據庫服務器、無線接入設備、短信息模塊、顯示系統（高清電視墻）、平板電腦等設施組成。 監控管理中心通過帶有固定IP地址的光纖網絡和無線網絡（GPRS/CDMA），實現了與所有前端設備的通訊、數據、命令的傳輸。管理人員也可通過工作站、筆記本、智能手機、移動終端設備等與系統服務端連接，實現對系統的實時監控和管理。

　　通訊層

　　監控管理中心采用接入配置固定IP地址的光纖，實現無線通訊（寬帶4-10M）；

　　監控管理中心與單燈監控終端采用GPRS/CDMA的通信平臺進行數據交互（按流量向運營商付費）。

　　監控終端與單燈監控末端之間通信采用Zigbee無線通信（不需要運營費）。

　　報警信息在管理中心是采用聲光報警顯示、無人值守的報警時，是通過手機短信方式，發送到相關人員的手機上（按流量向運營商付費）。

　　前端

　　由安裝在路燈開關箱內的單燈監控終端、安裝在燈具內的單燈監控末端等設備組成，對全區域照明設施實現單獨控制、運行數據采集以及故障報警等功能。

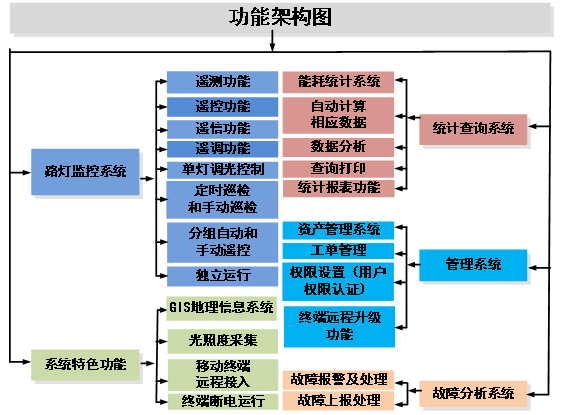

　　1.2服務內容的功能架構圖

　　本系統通過智能控制終端系統、數據通信系統、云計算中心系統及地理信息系統（GIS）等模塊進行融合，實現城區范圍內路燈單燈的遙控、遙測、遙信、遙調等監控、管理，為政府提供分析決策平臺，該系統具有高度的可靠性、實用性、可擴展性和經濟性。

　　二、監控管理中心

　　2.1硬件部分

　　監控管理中心是整個系統的核心部分，其硬件可由燈光監控主機和數據庫服務器、無線接入設備、短信息模塊、GPS校時設備、顯示系統、操控臺等外圍設備組成。顯示系統可選PC機、背投、液晶顯示。

　　路燈單燈監控管理中心的硬件為積木式結構，核心設備為燈光監控主機與無線接入設備，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

　　　　監控管理中心效果圖

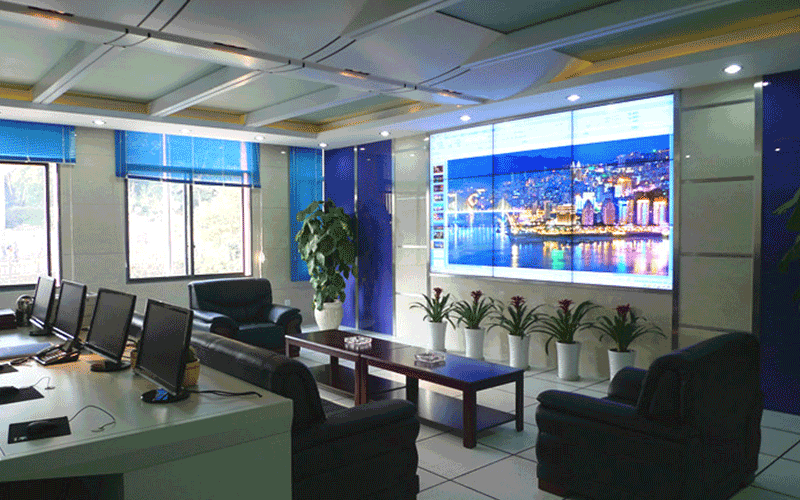

　　工程案例實景圖

　　2.2軟件部分

　　管理中心系統軟件，由監控管理中心系統軟件、單燈監控終端底層軟件、單燈監控末端底層軟件組合而成，這三部分的軟件相互配合，聯動工作。糸統軟件除處理日常的系統數據采集，系統狀態檢測、系統故障報警等日常事務外，還提供友好的人機界面和完善的數據統計、數據查詢、故障統計、開關燈統計等功能，幫助客戶完成系統參數設置、管理權限參數設置、數據查詢、遠程手動命令等需求。

　　管理中心的系統軟件--Windows操作系統，為操作平臺，在設計上采用了面向用戶的視窗化編程語言。用戶界面友好，內容豐富，操作人員只需運用鼠標即可完成相關操作，簡便快捷。

　　2.2.1糸統“四遙”功能

　　遙控:遠程控制一盞燈，或奇偶數、或自定義分組、或分區全區的路燈的開或關。

　　遙測: 遠程測量路燈開關箱及每盞路燈的電氣參數和開關狀態，如電流，電壓，功率因素等，交流接觸器、空開是否閉合或斷開等等；

　　遙信:監控管理中心、終端、末端三個物理層，實現雙向信息的交流，設備故障信息和自診斷信息實時主動上報,便于管理部門及時處理；

　　遙調:遠程調整任一盞燈的亮度，及單燈監控終端或單燈監控末端的參數;

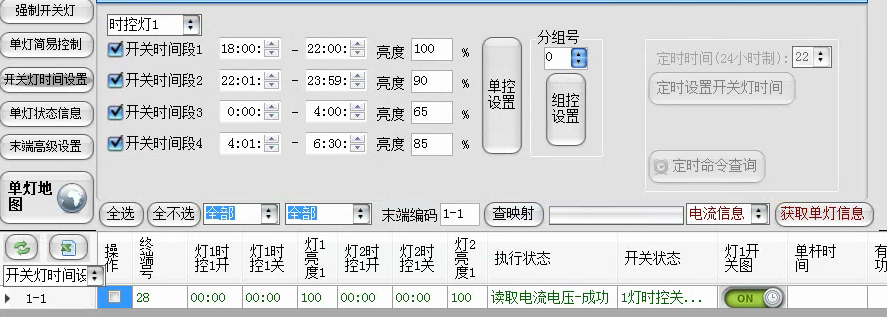

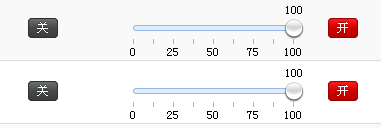

　　2.2.2 調光功能

　　系統支持對單燈進行獨立調光和分時段調光（燈具電源必須具備調光功能）。亮度及時間段調光可任意設定、修改，或按設定自動進行節能調控。

　　系統對單燈進行智能控制和精細管理，確保每天的開關燈時間準確，避免浪費，可以實現節能5%的電能；對單燈實行分時段調光管理，實現二次節能25%。

　　2.2.3 報警處理功能

　　監控終端在發生系統異常時，主動向監控管理中心發出報警信息，并在監控軟件上以彈窗、閃爍或者語音等方式發出提示。當啟用無人值守功能時，可通過短信發送，將終端報警信息發送到值班人員手機。

　　報警內容：

　　燈具異常、過流過壓、終端設備非法操作、設備被盜、配電柜門異常打開、白天意外亮燈、夜晚意外熄燈（包括接觸器斷路和粘連）等需要引起操作員注意的情況，產生報警信息；

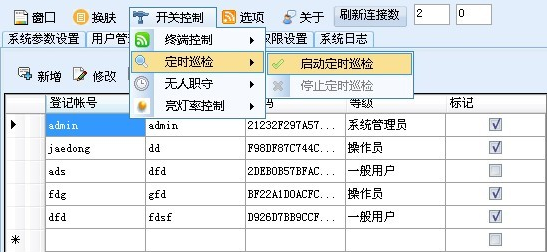

　　2.2.4數據查詢及打印功能

　　可按時間順序、終端順序、日期時間段等多種查詢方式查詢檢測數據、告警數據、用戶操作記錄等，并進行打印、備份和整理。

　　所有查詢數據可導出到EXCEL，方便用戶打印、統計分析。

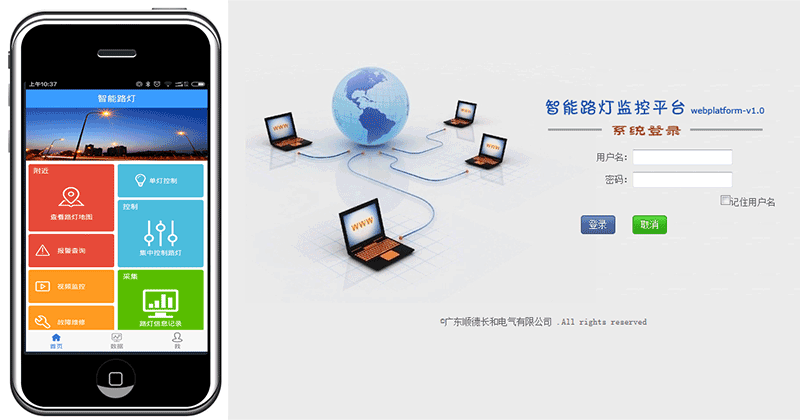

       2.2.5多平臺監控功能

       系統能實現不定點監控，如領導或工作人員在外地出差，或在戶外工作時，隨時隨地能訪問監控情況，對路燈進行控制，支持手機、平板電腦（PDA）遠程登錄，支持C/S架構與BS架構（支持WEB版監控）,支持手機短信設置監控參數，從而實現不同操作權限的工作人員通過網絡連接到系統主機，查詢系統主機實時運行狀況及運行參數，進行系統畫面顯示。也可實現異地遠程接入訪問，遠程訪問人員獲取控制權限后，可對系統終端設備進行在線巡查、控制等操作。

       2.2.6 GPS/北斗與國家NTP時間服務器授時

       采用GPS/北斗授時系統與國家NTP時間服務器授時相結合，可實現系統主機時間同步校準。系統主機通過校時功能，定時校準單燈監控末端時間，確保監控主機時間與各單燈監控末端時間同步 。

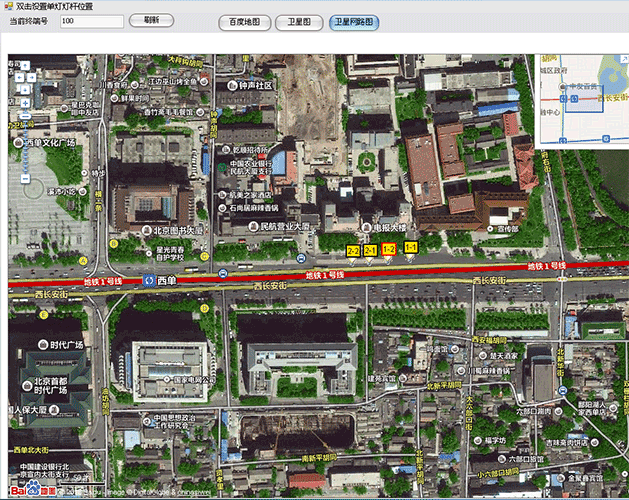

       2.2.7 GIS照明地理信息系統功能

       系統提供實時網絡技術的百度、谷歌等電子地圖的GIS系統，實現全國范圍的照明監控和地理信息有機結合。通過電子地圖，完成相應的地理圖形的顯示、放大、縮小及查詢，實時監控照明設施的運行狀態，在事故發生時，直觀反映出事故發生地點和周圍的交通情況，方便進行統一指揮和調度，加快救援的速度。用戶在系統界面能夠顯示出城區結構地圖，并可隨意放大縮小、漫游到任意一點，需隨意切換百度衛星地圖，網格衛星圖等多種地圖觀察無關燈情況。

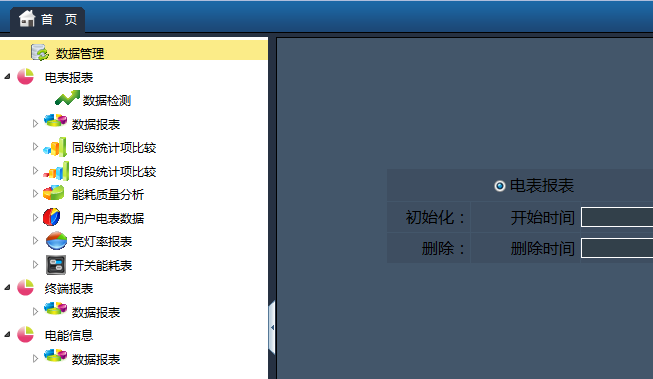

       2.2.8能耗監測與分析

       針對不同的監控終端，采集、統計詳盡的系統數據，電能統計方面，分別對每個照明設施對象進行按照日、月、季度、年的電能使用情況統計，便于管理和決策。

       對全部用電量進行統計，實現城市公共照明的能耗統計。

       對各種用電量、能耗質量、電表數據、亮燈率等數據信息進行全面而準確的統計分析，進行多樣化的橫向、縱向比較，并形成可視直觀的圖表，實現對能耗全面的統計和管理。

       2.2.9預測趨勢分析功能

       城市照明監測系統，具有城市道路燈具類型、數量統計功能，根據這些基本數據，計算出年、月、日所需要消耗的電能。

       根據經緯度原理，不同季節開關燈時間差異，可以預知每天開關時間，并計算電能消耗數據，為科學用電提供依據。

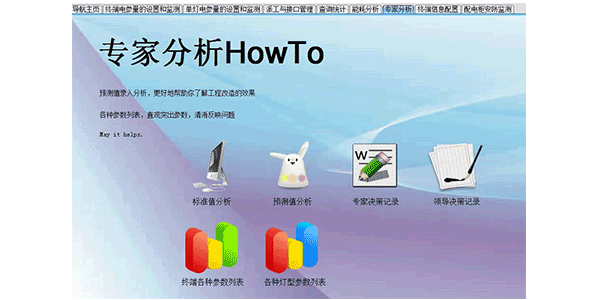

       2.2.10專家分析系統

       系統具備專家分析系統，具有完善的能耗統計功能，可以對各終端設備任意定時數據和年、月、日統計數據進行查詢，顯示的表格、曲線圖、直方圖均可打印，可以對歷史故障進行查詢和打印。

      三、單燈監控終端

       單燈監控終端是作為監控管理中心和單燈監控末端的聯系紐帶，安裝在路燈開關控制箱內。監控終端具備物聯網技術、低壓配電管理技術。

      監控終端可獨立運作，當監控管理中心出現故障時，監控終端按原程序工作，保證照明系統正常運行。

      單燈監控終端與監控管理中心采用GPRS/CDMA的通信平臺進行數據交互（按流量向運營商付費）。

      監控終端與單燈監控末端之間，采用Zigbee無線通信（不需要運營費）。

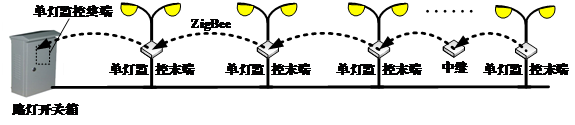

       四、單燈監控末端

       單燈監控末端是實現單燈監控的具體操作單元，安裝在每條電燈桿內，負責燈具的開啟、關閉，采集燈具電壓、電流，開關狀態等信息，還可實現對燈具的調光功能。監控終端與下屬的各單燈監控末端之間采用Zigbee無線通信通信手段，此傳輸方式不會產生營運費用。

       單燈監控末端可獨立運行,在監控主機或監控終端不能正常運行時，會根據單燈監控末端本地保存的運行參數保證照明系統的正常工作。在單燈監控末端不能正常運行時，也不會影響亮燈。

     1、測量本燈桿的負載電壓、電流、功率、功率因數、電能等；

     2、作為控制燈具的執行單元,可接收來自監控終端的開關燈,調光等信號,實施對燈具進行開關操作、調光處理；

     3、檢測燈具狀態,故障時可將故障狀態傳輸?shù)奖O(jiān)控終端,再由監控在終端通過無線網絡傳輸?shù)奖O(jiān)控管理中心。
