安全比外表重要,公交站臺廣告燈箱電源更需要智能控制
佛山2018.6.8日遭遇暴雨引起漏電安全至路人死亡事故,當晚19時,汾江路公交站廣告燈箱發生觸電事故。今天,禪城區政府下發通知稱,檢查發現站臺上一組廣告燈箱的照明支線損壞,與站亭金屬部分接觸,在雨水作用下漏電。禪城已組織相關企業向死者家屬表示哀悼和慰問,并安排善后工作。

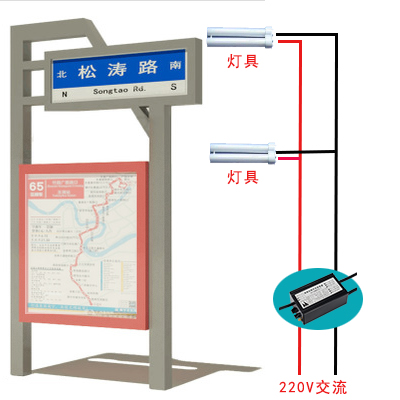

公交站廣告,廣告屏,電源智能控制器,一拖一
可見廣告燈箱的電源安全管理是一件不能大意的工作,如何加強此類的漏電檢查工作,長和電氣為此自主開發一套成熟的方案及終端,利用云平臺的先進性,加上終端的強大檢測功能,除了對應開關功能外,還能對電流電壓等電參數據進行24小時不定時巡測,有漏電的地方及時報警給云平臺處理,云平臺將數據傳達給管理人,管理人立馬派維護人員到家,杜絕事件發生。
物聯網(NB-IOT)路燈智能控制管理系統簡介
1.1系統工作拓?fù)鋱D

1.2系統功能
在 NB-IoT(或4G) 網絡架構下,物聯網(NB-IOT)(或4G)路燈智能控制管理系統由監控中心、通訊層 及 前端執行層(智能控制器無線通訊終端CH-ADMD01)三個部分組成,智能控制器無線通訊終端CH-ADMD01安裝在路燈開關控制箱內,負責開/關燈、檢測和采集開關箱的三相總電壓、三相總電流運行參數和故障報警。

系統能實現不定點監控,如領導或工作人員在外地出差,或在戶外工作時,隨時隨地能訪問監控情況,對路燈進行控制,支持手機、平板電腦(PDA)遠程登錄,支持C/S架構與BS架構(支持WEB版監控)。
公交站廣告,廣告屏,電源智能控制器,一拖一
1.2.1遙控功能
遠程自動/手動控制開關箱內繼電器的通電或斷電;對于突然變化或應急的亮燈需求,無須派工作人員到現場修改開關燈時間,通過遙控,在辦公室,輕點監控系統軟件的界面即可立即解決,對于季節變化,需要調節 開關燈時間的,能通過系統的軟件能修改時間,發送給監控終端執行,使城市路燈管理,更加人性化和滿足政務或其它特殊需要。
1.2.2遙信功能
通過高可靠性的NB-IoT通訊協議,在監控中心及終端之間建立數據信息通道,監控中心通過互聯網,將命令數據(如開/關燈命令)傳輸?shù)絀oT管理平臺,IoT管理平臺通過NB-IoT無線網絡,將命令數據下達到前端執行層(監控終端),前端執行層接收到命令數據后,對數據分析、處理執行命令。
通過遙信,實行24小時安全監測,及時報警和信息反饋;全方位的監控,實現了管理現代化和科學化。
公交站廣告,廣告屏,電源智能控制器,一拖一
1.2.3遙測功能
遠程自動/手動測量開關箱的電氣參數:三相總電壓、三相總電流。將采集到的三相總電壓、三相總電流,通過NB-IoT無線網絡傳到監控中心,管理人員通過監控終端反饋的三相總電壓、三相總電流等數據可以判斷出路燈的通斷是否正常。
通過遙測,將傳統的“巡燈查找故障”改為“值班等待報警”,不僅減少了“巡燈”人員和車輛損耗,降低了維修成本,提高了檢修效率,減少市民的投訴。

3、技術參數
a) 硬件簡介
項目 | 內容 |
硬件簡介
| 數據處理模塊使用一塊內建ARM? Cortex?-M1內核的高效能MCU作為處理器,可以快速的對數據進行處理。同時集成了高精度的電量采集芯片,可對電流,電壓,功率,功率因素等電量數據進行實時的高精度采集。 |
b) 輸入輸出電壓電流參數
項目 | 內容 |
輸入輸出電壓范圍 | 180~285 VAC |
輸入輸出電壓頻率范圍 | 47-63Hz |
輸入輸出電流范圍 | 0-10A |
待機功耗 | <2W |
c) 安全性能參數
項目 | 內容 |
防雷等級 | 可承受4KV共模沖擊,6KV差模沖擊 |
耐電壓水平 | 電源線與信號線間使用電氣隔離,可承受2.5KV的高壓沖擊,保證了控制器安全穩定的運行 |
IP等級 | IP43不防雨 |
d) 電量檢測性能參數
項目 | 內容 |
電壓測量精度 | +2% |
電流測量精度 | +2% |
功率檢測精度 | +2% |
其他功能
| 具有功率實時采集,功率因素實時采集以及電能統計功能,可實時體現燈具現有的電量狀態 |
e) 通信模塊性能參數
項目 | 內容 |
通信方式 | NB-IOT |
低功耗模式 | 主動模式RX(CPU 空閑):24 mA –主動模式TX 在1dBm(CPU 空閑):29mA –供電模式1(4 μs 喚醒):0.2 mA –供電模式2(睡眠定時器運行):1 μA –供電模式3(外部中斷):0.4 μA –寬電源電壓范圍(2 V–3.6 V) |
無線中心頻率 | 2.4GHZ |
通信速率 | 250Kbps |
發送電壓幅度 | 2 V–10V |
發送功率 | +21dBm |
接收靈敏度 | -2dBm |
4、運行環境
項目 | 內容 |
溫度 | -40~+80℃ |
相對濕度 |
|
5、外觀
項目 | 內容 |
外形尺寸 | 163mm × 95mm × 65mm |
