電纜防盜報警系統

　　一、設計背景

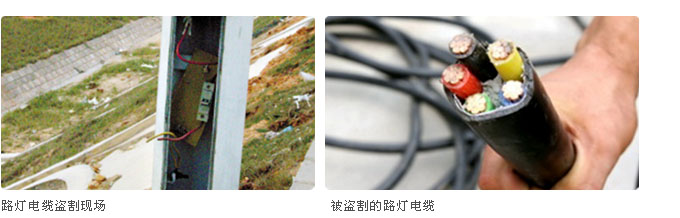

　　道路路燈電纜的被盜，已嚴重影響了道路照明的正常運行與管理。在給國家造成了重大的財產損失的同時,也對道路內車輛的運行造成了巨大的安全隱患，造成難以估量的直接或間接經濟損失。

　　鑒于電纜被盜割現象嚴重，廣東順德長和電氣有限公司通過多年的努力，研究開發了長和電纜防盜系統CHDLFD-(NB18/ZB18)，專用于照明電纜的斷線或是盜割報警；實現電纜回路全天候 24 小時的斷線報警功能。

　　二、照明電纜防盜系統構成及功能介紹

　　2.1系統構成

　　電纜防盜系統由監控中心（監控主機）、防盜終端與防盜末端三個部分組成。防盜終端安裝在開關箱內，防盜末端安裝在每一條線監控的末端處。

　　在監控中心的統一協調下，當接收到任何一臺防盜末端的報警信息后，即可迅速確定報警位置和故障電纜，并將報警信息在監控中心顯示或向監控中心預先設置好的聯系電話發出報警。相關的報警信息還可以在計算機系統內留下記錄，方便日后進行追溯性管理。

　　該系統既能與道路遠程監控管理系統兼容，也可建立獨立的防盜系統。

　　電纜防盜系統工作原理

　　末端被盜或被破壞：防盜終端和防盜末端之間使用電力載波進行實時通訊，對各電纜進行全天24小時防盜監控。終端會在設定的時間檢測各支路電纜實時狀態，如末端在連續幾次檢測中都沒有接收終端發出的信號，則說明末端被盜或被破壞，此時終端處理后通過短信發送管理人員的手機警報電纜狀態，從而完成電纜被盜報警功能。

　　電纜被盜或被破壞：電纜末端主動檢查電纜電壓電流，若末端檢測電纜沒有電流，則出現電纜被盜或被破壞的警情，末端處理后通過短信把報警發送到管理人員的手機通知管理人員，從而完成電纜被盜報警功能。

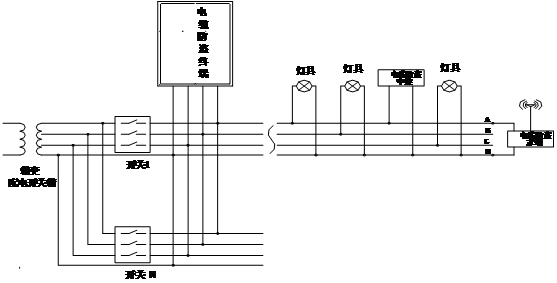

　　原理示意圖見圖1：

　　防盜產品特點

　　1）具有遠程無線報警功能。

　　2）具有遠程管理的功能，可以在任何時間、任何地點來遠程管理報警終端。

　　3）該系統安裝簡單，用戶只需將防盜末端安裝在線路的末端，同時在配電柜安裝防盜終端。

　　4）報警終端供電自動適應，帶有低于40伏電壓的變壓器，不受被控電纜是否有電影響，可滿足各類復雜路段和白天、夜晚使用，無監控電纜的長度的限制。

　　5）終端供電自動監控，當停電時，自動發出停電信息。

　　6）系統獨特的自檢功能，可以隨時掌握系統的運行狀態。

　　電纜防盜智能報警終端功能、性能指標

　　具有公網通信接口。

　  “無源開關”節點最大容量：1A×5V。

　　門禁報警功能。

　　開關量輸入功能。

　　初始化功能：終端地址碼和各條線路地址、線路編號等信息可以通過短信方式進行設置以便警情發生時可以上報準確信息。

　　功耗:靜態300mW，動態1.2W。

　　電磁兼容性：符合IEC 1000-4-2、3、4、5。

　　工作環境：

      a.電源：220VAC±20%，50Hz/60Hz。

　　b.溫度:-20?C -- +85?C。

　　c.相對濕度：95%,不凝結。
