路燈直流免觸電裝置

　　一、研發產品的初衷

　　現在很多城市逐漸使用LED燈替代高壓鈉燈、金鹵燈等傳統燈具；但在配電環節仍然延用原供電的模式，一、每個LED路燈都配有一個AC-DC電源模塊，去驅動LED電源，而驅動電源經常發生故障而導致燈不正常；二、供電線路仍采用原供電方式，常以三相四線制式為主，且電纜埋于地下，容易存在漏電的危險。這樣不僅影響了LED照明系統的可靠性，增加了維護成本，還危及到市民的出行安全。為提高LED路燈整體壽命及有效保證路燈照明系統的安全性、可靠性，我司研發了LED路燈智能免觸電裝置。

　　LED路燈智能免觸電裝置，使用對象為LED路燈或LED景觀燈。裝置輸出供電模式為直流高壓供電，直流電壓值在200V-280V范圍之間，出廠設置為直流260V且可調。

　　二、產品功能：

       LED路燈智能免觸電裝置作為開關箱使用，具有如下功能

　　1）開關功能：1、可實現遠程控制開、關，具有根據經、緯原理開、關燈等的功能，遠程實現供電（開）、斷電（關）；2、遠程監測供電的工作狀態，監測電壓、電流和開關狀態；3、具有線路漏電檢測、報警功能；4、具有選裝擴展功能，可選裝配電纜防盜功能、選裝水浸報警、保護功能；

　　2）多直流回路供電，滿足多回路供電需求；

　　供電具有隔離裝置，直流與交流電網不共地，所以能防觸電，安全可靠。

　　三、產品十大優勢

　　1、原有LED路燈交流配電控制柜可直接更換為本LED路燈直流開關箱，無需更換電纜、LED燈具和驅動電源。

　　2、免觸電，安裝本LED路燈直流開關箱后，提高路燈桿線路防觸電的安全級別。

　　3、原交流供電系統接地電阻不合格或沒有接地系統的路燈，使用本LED路燈直流開關箱后，所有路燈桿也變?yōu)楦踩?/span>

　　4、LED路燈驅動電源更耐用，LED路燈驅動電源最容易損壞的濾波電容即使燒壞開路也不影響使用，如燒壞短路，拆除該電容后驅動電源又可繼續使用。

　　5、直流供電更節能，由于交流供電會產生無功電流，電流流過電阻會產生損耗，但直流電全部是有功電流，損耗更低。

　　6、理保護電纜，交流供電對電纜絕緣要求更高，由于交流電壓峰值是有效值的1.414倍，220伏電壓峰值達到約310伏，所以交流供電更容易發生電纜絕緣擊穿漏電。

　　7、交流供電系統較易受到電磁干擾，干擾引起電壓過高對LED驅動電源容易擊穿損壞。

　　8、對新建LED路燈工程，直流供電只需使用兩芯電纜，節約了投資。

　　9、有精準的對地絕緣監測系統和精確的繼電保護，提高防觸電能力。

　　10、所有運行數據可遠程發送，做到管理人員全天侯掌握第一手信息。

　　五、產品技術參數

　　1）裝置基本參數

　　A.輸入交流：380V或220V；輸入端功率因素大于0.9；

　　B.輸出直流電壓：260V或200V-280V之間，可調；

　　C.輸出總功率：20KW、30KW等（每回路3KW）

　　D.輸出回路有：2，4, 6三種規格選擇。

　　2）裝置技術要求

　　A.交、直流間絕緣良好，直流供電LED路燈，隔離式供電，交流與直流不共地。

　　B.能自動檢測直流電源供電線線路對地的絕緣電阻，當任一極對地電阻<10KΩ時， 發出報警；當任一極對地電阻<5KΩ時 ，跳閘并報警。

　　開燈前，能自動檢測線路對地漏電流，漏電流不能>30mA。當>30mA時，立即報警；當>50mA時，立即封鎖觸發電路，停止供電并報警。

　　3）可選裝：A水浸報警和保護裝置；B電纜防盜裝置。

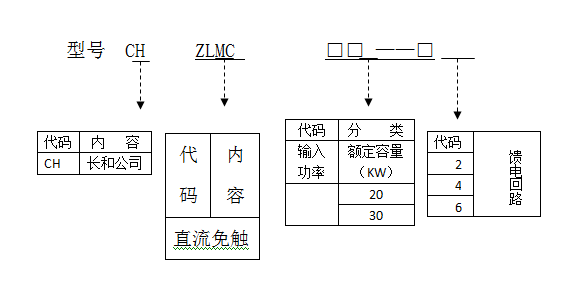

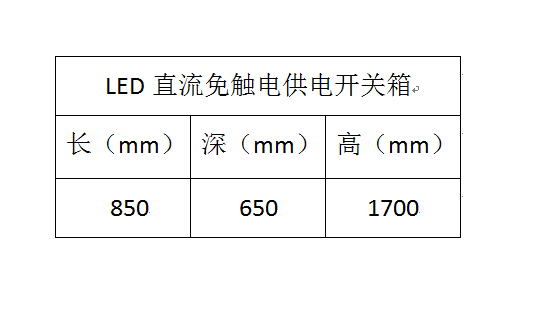

　　　六、產品型號及規格

　　1、裝置基本參數

　　A.輸入交流：三相四線380V/220V；

　　B.輸出直流電壓： 200V-280V之間可調；

　　C.裝置具備與云平臺的通訊功能，采用全網通4G的通訊方式。

　　2、裝置技術性能

　　A、可實現遠程控制開、關，具有根據經、緯原理開、關燈等的功能，遠程實現供電（開）、斷電（關）；

　　B、遠程監測供電的工作狀態，監測電壓、電流和開關狀態；

　　C、交、直流間絕緣良好，直流供電LED路燈，懸浮式供電，交流與直流不共地。

　　D、能自動檢測直流電源供電線線路對地的絕緣電阻。

　　E、開燈前，能自動檢測線路對地漏電流。

　　3、可選裝：水浸報警和保護裝置；

　　4、直流供電開關箱與云端支持有線網絡通信并內置4G全網通無線通訊模式，支持多平臺管理：終端可同時向5個系統管理平臺（監控中心）傳輸數據；
